电子产品研发中PCB设计的关键要点与常见问题解析

在电子产品研发的完整链条中，PCB设计常被视为连接原理图与物理样机的关键桥梁。一块布局合理的电路板，不仅决定了硬件设计的稳定性，更直接影响嵌入式开发的调试效率与整机EMC表现。重庆乐融融电子产品有限公司在多年的电子方案设计实践中发现，约60%的样机故障可追溯至PCB布局或布线阶段的疏忽。

信号完整性与电源完整性：看不见的战场

高频信号在走线上传输时，反射、串扰与地弹是三大隐形杀手。以DDR3内存接口为例，若走线长度偏差超过±50mil，眼图张开度可能衰减30%以上。硬件设计工程师需严格控制阻抗匹配与参考平面连续性，避免跨分割布线。对于嵌入式开发中常见的MCU晶振电路，建议将负载电容接地端就近打过孔至地平面，环路面积控制在5mm²以内。

常见设计缺陷与规避清单

• 热焊盘未开窗：QFN封装芯片底部散热焊盘若未做阻焊开窗，回流焊后虚焊率上升约15%
• 过孔未盖油：BGA区域过孔若未做塞孔处理，波峰焊时锡珠穿透风险显著增加
• 丝印压焊盘：字符油墨覆盖焊盘会导致可焊性下降，IPC-A-610标准明确禁止

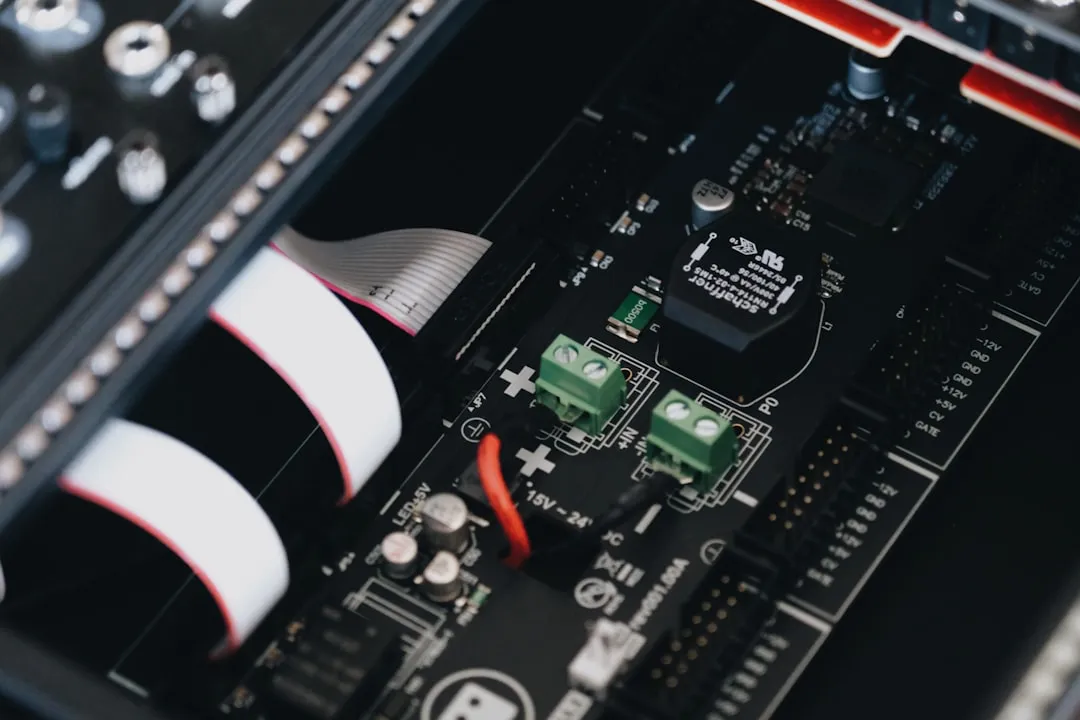

从原理图到Gerber：可制造性核查要点

电子方案设计完成后，DFM检查是投板前的最后防线。线宽/线距需匹配板厂工艺能力——常规FR-4板材最小线宽3mil时良率约85%，放宽至4mil可提升至95%以上。铜厚选择同样关键：1oz铜厚下1mm线宽承载约1A电流，若电源路径需通过3A电流，线宽应不低于2mm或采用铺铜处理。重庆乐融融电子产品有限公司建议在PCB设计输出前，使用SI/PI仿真工具对关键网络进行预分析，可将改板次数从平均2.3次降至1.2次。

设计参数	常规工艺	高密度工艺
最小线宽/间距	6/6mil	3/3mil
最小机械钻孔	0.3mm	0.15mm
层数典型值	2-4层	6-12层

电子产品研发的竞争已从功能实现转向可靠性交付。一块经过信号完整性优化、DFM核查与热设计验证的PCB，能帮助嵌入式开发团队将调试周期压缩40%以上。在硬件设计日趋复杂的今天，把PCB设计当作系统工程而非简单连线，才是产品一次成功的底层逻辑。
