从一块“会唱歌”的板子说起

上个月，一个做智能家居的客户找到我们，说他们的温控器样机在低温环境下偶尔会“死机”，重启后又能正常工作。查了半个月软件，最后发现是**PCB设计**里一个不起眼的去耦电容摆放位置出了问题——离芯片电源引脚远了1.2毫米，高频噪声在零下10度时直接触发了复位电路。

这种问题在**电子产品研发**过程中太典型了。很多团队把精力全扑在代码和算法上，等到打样回来才发现硬件底子没打好，改一版PCB又是两周，整个项目节奏全被打乱。作为在重庆做了十几年**电子方案设计**的老兵，我们深知：硬件设计才是产品的骨架，骨架歪了，肌肉再漂亮也撑不起来。

很多初创团队喜欢把方案设计阶段压缩到极致，恨不得一周出图、两周回板。但真正的**电子方案设计**高手都明白，前期的电源拓扑选型和信号完整性预算才是决定成败的胜负手。

原理图评审：重点检查电源时序（比如FPGA的1.0V内核和3.3V IO上电顺序）、去耦电容网络（每颗IC的VCC引脚周边至少一个0.1uF+一个10uF组合）
PCB Layout前仿真：用HyperLynx或Si9000跑一遍关键高速信号（DDR、USB、以太网）的阻抗匹配和串扰分析，别等板子回来再拿示波器哭
DFM可制造性检查：线宽线距、过孔孔径、器件间距，这些参数直接决定你在重庆本地找SMT厂能不能顺利交货

说个真实数据：我们去年经手的23个**电子产品研发**项目中，有11个在Layout阶段返工过一次，其中6个是因为电源平面分割不合理导致地弹噪声超标。这不是能力问题，是节奏问题——前面赶工省下的三天，后面要用三周来还。

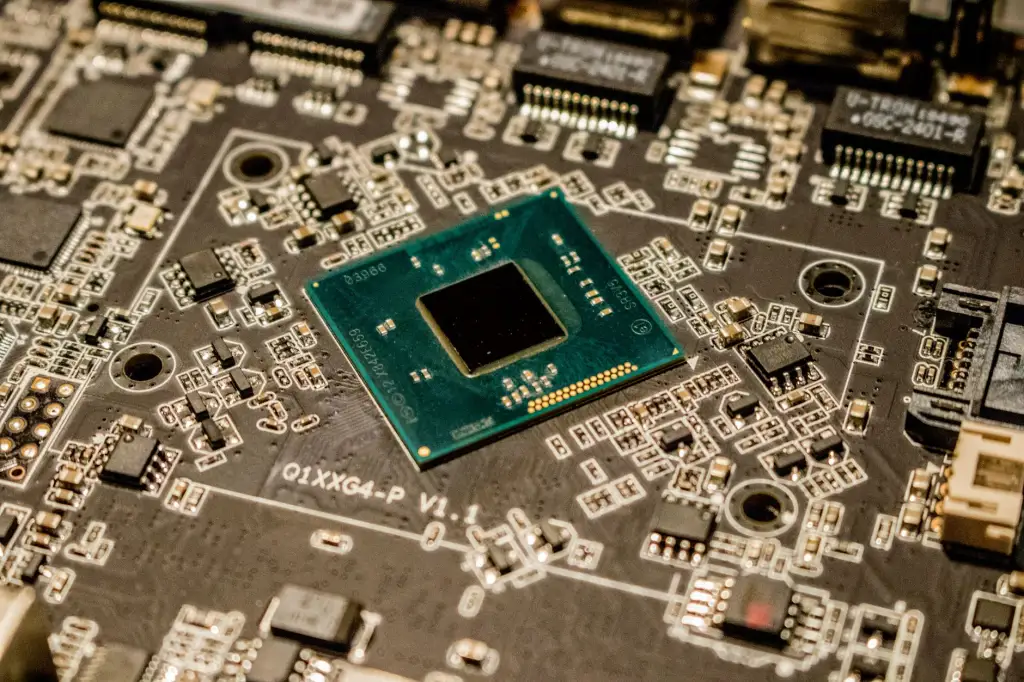

谈到**PCB设计**，大部分工程师都背得出“3W原则”（线间距是线宽的3倍）、“20H原则”（电源层内缩20倍板厚）。但在实际项目中，真正拉开差距的是下面这些细节：

回流路径完整性：高速信号下方如果有地层断裂，哪怕只有0.5mm的缝隙，也会引入明显的共模辐射。用磁珠还是用LC滤波？取决于你的EMC测试目标。
过孔Stub效应：10Gbps以上的信号，过孔残留的Stub长度超过10mil就会产生谐振，解决之道是背钻或者改用盲埋孔工艺，成本增加约8%，但信号眼图改善明显。
散热过孔阵列：大功率MOS管底部的散热焊盘，建议打9宫格过孔（孔径0.3mm，孔间距1.0mm），并填满树脂塞孔，避免锡膏流入导致虚焊。

拿我们最近做的一个工业控制板举例，客户要求-40℃到85℃工作温度。刚开始用普通FR-4板材，结果在高温端阻抗漂移超过15%，导致CAN总线误码率飙升。后来换用**高Tg板材**（Tg≥170℃）并调整了差分线间距，问题才彻底解决。这中间的取舍，就是**硬件设计**工程师的经验价值所在。

很多团队把**嵌入式开发**和硬件设计割裂开，软件等硬件改版，硬件等软件反馈，陷入死循环。我们内部有个不成文的规定：Layout完成前48小时，嵌入式工程师必须拿到关键器件的时序参数表（如Flash的读写周期、ADC的采样保持时间），提前在固件里预留可配置的延时补偿参数。

举个例子，一个RS485通信电路，硬件上加了TVS管和共模电感，但如果固件里没有做换向延时控制（一般建议3-5个字节时间的延时），总线冲突的概率会陡增30%。这不是硬件或软件单方面能解决的，必须协同设计。

我们统计过近三年重庆本地客户的改版数据：设计规范的方案，平均打样1.7次就能量产；而流程混乱的方案，平均需要3.4次。光打样费用（按每版2000元算）差距不大，但每次改版消耗的工程时间、调试工时、以及推迟上市的机会成本，才是真正的大头。

更关键的是，一次到位的**电子产品研发**，在后续生产中的直通率通常能到98%以上，而反复改版的方案，直通率往往只有90%左右。别小看这8个百分点，对于月产10K的产品来说，意味着每月多出800块废板。

作为在重庆扎根多年的**电子方案设计**团队，乐融融给出的建议很实在：

硬件这条路没有捷径，每一个焊点、每一寸走线都在用沉默的语言讲述你的设计功底。如果你正在为**嵌入式开发**或整机性能发愁，不妨把图纸发来聊聊——我们擅长在细节里找出那些让产品“起死回生”的开关。
