重庆电子产品研发中PCB设计的关键环节与常见误区解析

在重庆的电子制造版图中，不少初创团队和中小型企业常陷入一个怪圈：明明嵌入式开发的代码逻辑无可挑剔，硬件设计也通过了仿真验证，可样机一上电，不是电源纹波超标，就是EMC测试频频报警。问题究竟出在哪？剥开表象，绝大多数故障根源都指向PCB设计这一承上启下的关键环节。

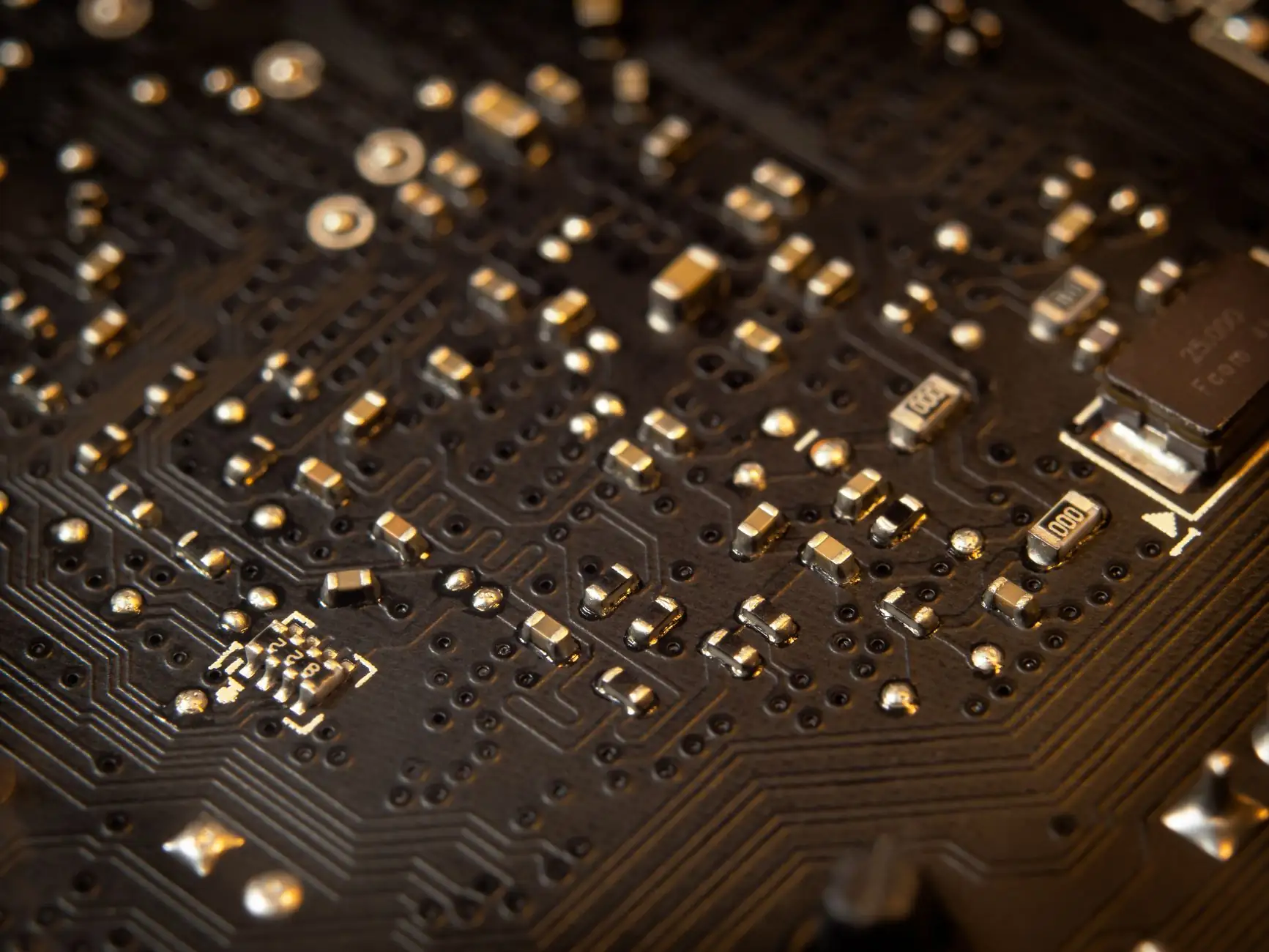

PCB设计绝非简单的“连线”，它是连接电子方案设计与嵌入式开发之间的物理桥梁。以我们重庆乐融融电子产品有限公司近十年的项目经验来看，一块看似规整的PCB板，其背后的叠层结构、阻抗匹配、回流路径设计，直接决定了产品能否从实验室走向量产。很多研发团队在原理图阶段投入大量精力，却在PCB布局布线时仓促收尾，这种“重逻辑、轻物理”的惯性思维，往往是隐藏最深的技术隐患。

误区一：把“布线通”等同于“设计完成”

最常见的认知偏差，是工程师只要看到网络连接关系无误、DRC检查通过，便认为PCB设计大功告成。但在高频数字电路或混合信号系统中，走线的长度、过孔的位置、参考平面的连续性都会改变信号的时序和完整性。举个典型例子：某客户在电子产品研发过程中，MCU的时钟频率仅50MHz，却因一条长达12cm的地址线未做等长处理，导致系统在高温工况下偶发死机。这种偶发性故障最难排查，而根源恰恰是PCB设计阶段埋下的地雷。

更隐蔽的是电源回路设计。很多工程师只关注电源层的分割，却忽略了去耦电容的摆放位置。电容离IC引脚超过0.5英寸，其寄生电感就会让高频噪声旁路失效——这不是理论推演，而是我们实测过的数据：同样的电子方案设计，电容位置优化后，纹波电压从120mV降至35mV，整整改善了3.4倍。

误区二：忽视制造工艺的物理边界

PCB设计不仅是电学问题，更是材料学和机械学的交叉。重庆本地不少企业喜欢追求高密度互连，动不动就上4mil线宽/线距，却忽略了板材的蚀刻公差和钻孔对位精度。

关键工艺参数参考：

• 常规FR-4板材，最低可靠线宽建议≥5mil，否则良率会断崖式下降
• 过孔孔径与板厚的纵横比建议≤10:1，否则电镀铜层容易出现空洞
• BGA扇出时，焊盘与过孔间距至少保留0.3mm，避免焊接桥连

曾经有个消费电子项目，为了压缩PCB尺寸，将过孔直接打在焊盘上（POFV工艺），虽然节省了空间，但因填孔树脂的热膨胀系数与铜箔不匹配，经过300次温度循环测试后，出现了微裂纹。最终我们不得不重新改板，开发周期整整延长了六周。这些教训说明，硬件设计必须为后端制造留出足够的工艺裕量，而非一味追求理论极限。

对比分析：成熟流程与仓促开发的差距

我们对比过两类客户项目：一类是严格按照“原理图评审→叠层规划→关键信号预布局→仿真验证→布线→后仿真”流程推进的，另一类是边画板边改原理图的。前者平均改板次数为1.2次，而后者高达4.7次。更关键的是，前者单板调试时间从5天压缩到1.5天，这直接节省了嵌入式开发的联调周期。

在重庆乐融融电子产品有限公司的实践中，我们坚持在PCB设计阶段就让嵌入式开发工程师介入，共同梳理时钟线、复位线、中断信号线的走向，避免软件层面的抗干扰措施来弥补硬件的缺陷。这种跨角色协作，让电子产品研发的一次成功率从行业平均的53%提升到了78%。

归根结底，PCB设计是一门权衡的艺术。它考验的不是你会用多少EDA工具，而是能否在信号完整性、电源完整性、热设计、可制造性之间找到那个微妙的平衡点。对于正在推进电子方案设计的团队，我的建议是：在项目启动初期就预留15%的PCB设计时间缓冲，并且务必做一次完整的DFM（可制造性设计）评审。这些前置投入，远比后期的“救火”高效得多。
