重庆电子产品研发中的PCB设计规范与信号完整性分析

在重庆的电子产品研发一线，我们经常遇到这样的困境：原理图仿真通过，打样回来却出现时序抖动、EMI超标甚至完全无法启动。这背后，往往不是芯片选型的问题，而是PCB设计阶段埋下的隐患。作为一家深耕嵌入式开发与硬件设计的公司，重庆乐融融电子产品有限公司的技术团队在数百个量产项目中总结出一条铁律——信号完整性不是玄学，而是可量化、可控制的工程纪律。

当前行业现状是，很多初创团队把PCB设计等同于“连线”，用自动布线一键搞定，结果在高速数字电路（如DDR3/DDR4、千兆以太网、USB 3.0）面前频频翻车。实际上，当信号边沿速率低于1ns时，微带线的阻抗不连续、过孔残桩、回流路径断裂都会直接导致眼图闭合。重庆本地不少电子方案设计公司仍停留在“能跑就行”的层面，这在消费级低速产品尚可容忍，但面对工业控制、车载电子等严苛场景，必须引入完整的信号完整性分析流程。

核心设计规范：从叠层到阻抗的硬约束

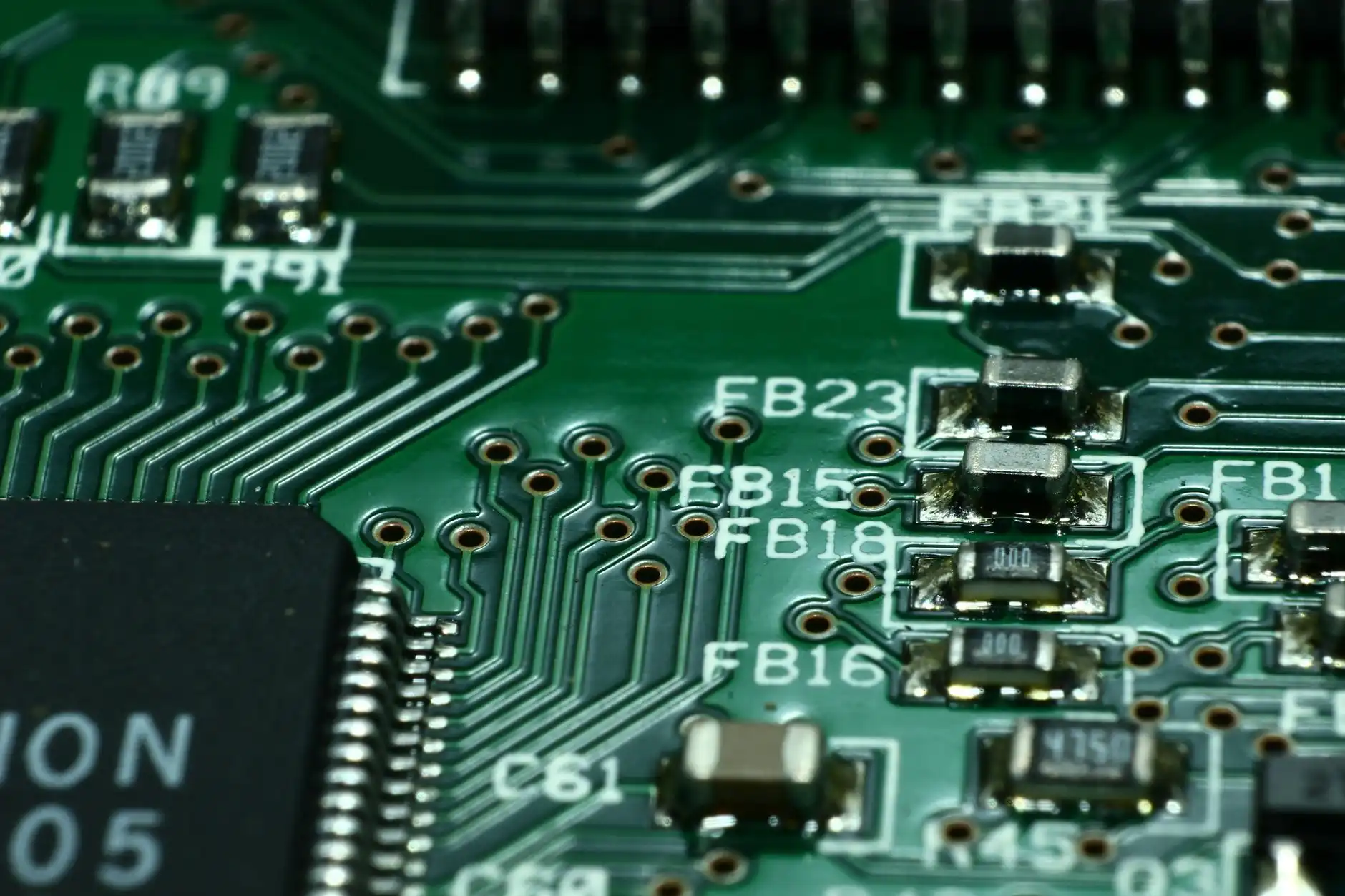

我们在电子产品研发中，首先强制要求4层及以上叠层设计，并确保参考平面完整无切割。具体到关键信号，差分对阻抗控制在100Ω±10%，单端50Ω±10%，且必须通过阻抗条验证。对于嵌入式开发中的高频时钟线，走线长度差控制在5mil以内，并采用3W原则（线间距≥3倍线宽）降低串扰。

另一个常被忽视的细节是电源完整性。去耦电容的布局不能只看原理图网络，而要依据芯片的电流瞬态需求，将0.1μF与10μF电容组合放置在电源引脚200mil范围内。我们在实际项目中曾通过调整电容位置，将电源纹波从120mV降至35mV，系统误码率直接下降一个数量级——这就是硬件设计里“细节决定成败”的典型例子。

选型指南：工具链与材料选择的实战经验

做电子方案设计时，工具链的选择直接影响效率。我们推荐使用Cadence Allegro或Altium Designer搭配HyperLynx做前仿真，而不是等板子回来再救火。至于板材，FR-4在2GHz以下性价比最高，但若涉及5G或高速SerDes，则需考虑Megtron 6或Rogers 4350B，其损耗因子（Df）可控制在0.002以下。

具体选型时，请记住三个优先级：优先选择有成熟库文件的器件 → 优先选择参考设计可复用的方案 → 优先选择供应链稳定的国产替代料。重庆本地的嵌入式开发团队尤其要注意，不要为了追求“最新料号”而牺牲可制造性，否则DFM阶段会付出惨痛代价。

信号完整性分析的关键指标

• 眼图幅度：低于200mV时需检查接收端均衡设置
• 时序裕量：建立/保持时间至少留出20%余量
• 回损与插损：S11在关键频点应小于-15dB

我们曾为一家重庆本地汽车电子客户做硬件设计评审，发现其CAN总线走线跨越了电源分割区，导致共模噪声超标。通过调整走线层和添加缝合电容，最终通过了ISO 11452-4的BCI测试。这类问题，如果没有系统的信号完整性分析流程，几乎不可能提前发现。

展望未来，随着AI边缘计算和车规级激光雷达的落地，重庆的电子产品研发将面临更严苛的速率和功耗挑战。乐融融电子将持续在电子方案设计领域深耕，把PCB设计规范从“经验驱动”推向“数据驱动”。我们相信，只有把每一寸走线、每一个过孔都当作精密仪器来对待，才能在这片西部热土上做出真正有竞争力的产品。
